移動儲罐

型號：JTRYG

分類：不銹鋼反應釜

品牌：JHENTEN

名稱：不銹鋼儲罐、移動儲罐

材質：304、316

起訂量：1件起訂

應用領域：食品生產、化工、精細化工、制藥等

詳情描述

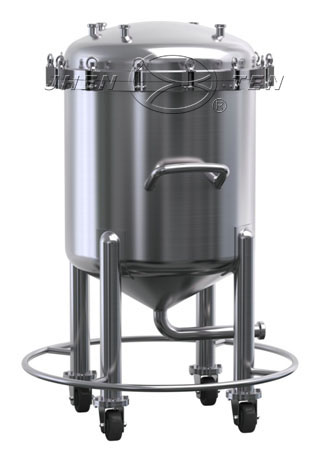

不銹鋼移動儲罐（推車式）

鎮田不銹鋼移動儲罐嚴格遵循《藥品生產質量管理規范》GMP總則(2010年修訂)第三十一、三十二條要求，并按《壓力容器》（GB150—2011）、《鋼制焊接常壓容器(附標準釋義)》（NB/T 47003.1—2009）要求進行設計、制造及驗收。

移動儲罐通常采用立式圓罐體，上均為標準的橢圓形或蝶形封頭，下均為標準的錐形、蝶形或橢圓形封頭，不銹鋼罐體內壁過渡段均采用圓弧過渡，無衛生死角，易清洗；單層、雙層（罐體和下封頭設有保溫層）或夾套形式（罐體和下封頭設有夾套和保溫層），根椐客戶要求進行組合；儲罐內鏡面拋光處理，符合衛生規范要求。

移動儲罐合理設計了帶剎車腳輪、腳撐或叉車專用槽，可采用立式結構或臥式結構，同時根椐客戶要求還可設計成方形、圓形等多種形狀；配置機械式攪拌。

罐體可選配置

移動儲罐的罐體可選配置無菌空氣過濾器、溫度計（數顯式或表盤式）、壓力表、視鏡、衛生級人孔、進出液孔、CIP萬向旋轉清洗球、液位計等，或根據客戶要求進行配置。

典型的應用
? 適用于乳品、飲料、制藥、日化、油脂、顏料、化工等行業各類料液的移動、周轉、緩沖、清洗，適合運送、儲存粉料、液體物料。

產品特色
? 實現靈活移動，具有緩沖儲存功能，可增配攪拌、清洗、加熱、冷卻控溫等功能；合理設計了帶剎車腳輪、腳撐或叉車專用槽，適合原材料或成品的移動，方便離線清洗。
? 移動儲罐可以根據工藝要求，是單層罐或者夾套形式或三層帶保溫，可根椐不同的要求組合；保溫層的保溫材料為巖棉或聚氨酯。
? 容積有75L～2000L等多種規格，所有電氣都為防水設置；亦可非標定制，按客戶要求制作，實行操作人性化、標準化等特點。
? 接口采用快裝卡盤式（卡接），儲罐內膽選用304或316L不銹鋼材質，內表面鏡面拋光Ra≤0.28μm～0.6μm，外表面可根據客戶要求進行拋光、拉絲、噴砂等。

常規設計參數

設計壓力	ATM～0.6MPa）

設計溫度	罐體、夾套按客戶要求（0℃～160℃）

材料

內膽	304、316L
保溫層	巖棉或聚氨酯
支腿等	304

表面處理

處理類型	機械拋光、電解拋光、噴砂、酸洗
拋光精度	內壁 0.3μm，外壁0.6μm

連接

進出口

快裝卡接、法蘭、螺紋

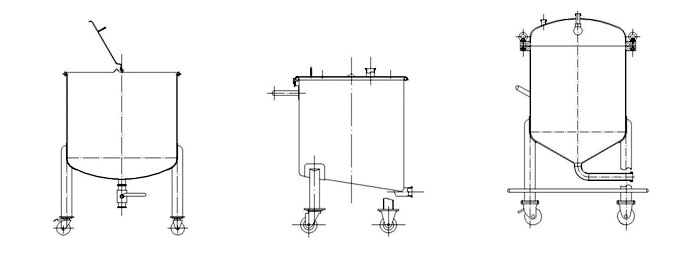

移動儲罐常規結構

移動儲罐常規結構

移動儲罐A系列（單層）移動儲罐B系列（單層）移動儲罐C系列（單層）

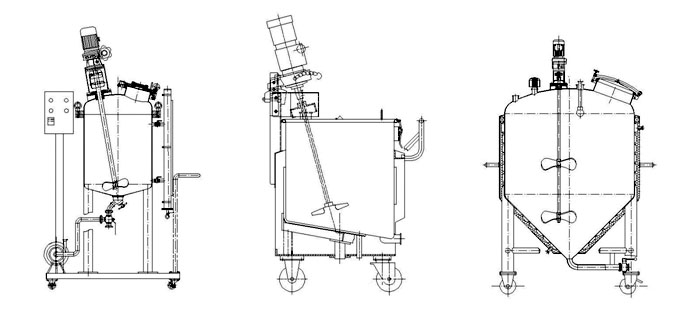

移動攪拌儲罐常規結構

不銹鋼攪拌罐常規結構

移動攪拌儲罐A系列（單層）移動攪拌儲罐B系列（單層）移動攪拌儲罐C系列（夾套形式）

移動儲罐常規型號及主要技術參數

參數		型號	JTRYG—75	JTRYG—150	JTRYG—300	JTRYG—600	JTRYG—1000	JTRYG—2000
有效容積：L			75	150	300	600	1000	2000
罐體	直徑：mm		Φ450	Φ600	Φ800	Φ1000	Φ1100	Φ1300
罐體	高度：mm		460	550	600	800	1000	1500
攪拌	電機功率：kW		0.37	0.55	0.75	0.75	1.1	1.5
攪拌	攪拌工作轉速：r/min		200（推進式）（可根據客戶使用情況進行調整設計）
